    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.8

    • 2018.12.29 Saturday
    • 20:27



    外したギアの中に、割れているギアがありますので、それを交換します。



    上のギアは新しいギアです。

    これをシャフトに組みます。

    強化型の金属製のギアの場合、ケースのまわりについているシリコングリースを

    すくって、ギアにつけてください。



    シャフトに新品のギアがはまったら、今までの工程の逆でどんどん組み立てていきます。



    最後に鏡部分を台座にはめるのところで、ミラーの隙間からのぞきながら、台座に

    はまっているか確認しながら、鏡を台座に押し込んでいきます。





    最後に、ドアミラーをドアに取り付ける際によく間違えるのが、配線をガラスのガイドの前側を通してしまい、ガラスを下げた時に引っ掛かり、ガラスが下がらなくなるミスです。

    ドアミラー取り付けが完了した際には、必ずガラスの上げ下げ、ミラーの電動操作の確認をしてください。

    取り付ける際には忘れていることが多いですが、配線はガラスガイドの奥側を通っていますので、ご注意ください。配線引き回し時には、ガラスが下がるイメージをお忘れなく。





    慣れると全行程を40分ほどで完了できます。



    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com



    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.7

    • 2018.12.24 Monday
    • 17:13



    ターンセットという黒いケースの中に、モーターとギアが入っていますので、分解します。

    ハーネスのビニールカバーをめくり上げて、ケースのふたが取れやすいようにします。





    ケースのふたが4か所の爪でとまっていますので、マイナスドライバーなどであおって、外します。

    この際、いくつか爪が割れる場合が多いですが、最悪4箇所全ての爪が割れても、タイラップで締め上げれば、がっちり固定されますので心配はいらないと思います。

    前のページに私がタイラップで固定している画像があります。







    基盤を外すとビスが見えますので、2か所のビスを外します。



    モーターに刺さっている基盤を引きぬいて、邪魔にならないように

    はじに寄せておきます。





    ビス2か所を外すと、やっと目的の割れたギアが見えるようになります。





    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com



    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.6

    • 2018.12.14 Friday
    • 00:00



    配線の根元のビニールテープをはがして、フリーにします。





    底のキャップをマイナスドライバーなどであおって外します。





    3本のビスを外すとこんな感じです。



    近くのビスを1個外します。



    ハウジングを固定しているビス2本を外して、内部全体を引き抜いていきます。







    このページの画像は、鏡部分の台座もついた状態で外していますが、内部全体をを引き抜いてから

    白い台座部分を外しても、最初に外してもどちらでもよろしいです。





    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com



    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.5

    • 2018.12.03 Monday
    • 20:31

    フィット GE6 GE7 GE8 GE9 ドアミラー格納用ギヤはこちらで購入できます。



    ここからは、外したドアミラー本体の分解をご説明します。

    まず、鏡の部分を外しますので、下側のすき間にあおるものを入れて少しずつ鏡部分を上に持ち上げるようにあおっていきます。









    構造としては、白く見える土台に、鏡部分の裏側のフックが引っ掛かって固定されていますので、

    左右2か所のフックを外す必要があります。鏡が割れそうな怖さはありますが、割れたことはありません(笑





    この白い土台を外していきます。

    丸印の4か所のビスを外します。







    鏡部分の土台が外れました。

    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.4

    • 2018.12.03 Monday
    • 19:55



    ドアミラー裏側のカバーを、マイナスドライバーや内張りはがしなどで外します。



    ナット3個外すと、ドアミラー本体が外れます。

    次に、ドアミラーのカプラーを外します。



    ビニールをめくり上げて、ドアミラーからきている配線のクリップを外します。





    このクリップを外すと、ドアミラーから来ている配線が、四角い穴から引き抜けます。





    これで、ドアパネルとドアミラー本体が分離できます。



    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com





    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.3

    • 2018.12.02 Sunday
    • 12:23



    ドア開閉用のプルハンドルのカバーをスライドさせて、外します。







    カバーが内張りの穴から抜けましたら、内張り全体がドアパネルから外れます。

    配線類はまだつながっていますので、気を付けてください。





    パワーウインドウスイッチのカプラーを抜いて、内張りをドアパネルの分離完了です。





    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com



    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.2

    • 2018.11.30 Friday
    • 17:12



    ドアの内張りを外すには2か所のビスを外す必要があります。1か所はアームレストのカバーを外すと、ビスが1本ありますので、そのビスを外して、パワーウインドウスイッチのカプラーを外します。

    もう1本は、プルハンドルのカバーを留めているビスです。そのビスを外して、カバーをスライドさせてフリーにします。











    その後、内張りの下側を工具であおって、クリップが留っている個所を外していきます。













    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com

    フィット GE6 GE7 GE8 GE9 ドアミラー不良修理 ドアミラー開かない 格納不良 格納用ギヤ交換 NO.1

    • 2018.11.25 Sunday
    • 22:57

    1個¥2.980 郵送料¥300

    ギアのご購入、お問い合わせはこちらまでお願いします。

    kurumax723@gmail.com



    フィットのドアミラーの格納不良が増えています。 格納用のギヤの一部が割れてしまうため、モーターが空回りし続けてしまうため、「ウイーン」と 常にうるさい状態が続くわけです。 ドアミラーのモーターユニットを交換すれば格納不良も異音も無くなりますが、高額ですのでギヤ交換の方法をご紹介します。









    内張りと、ドアミラー裏側の黒い樹脂カバーを外します。





















































































































    素人自家板金 2

    • 2018.01.01 Monday
    • 13:33



    ぼけてしまったウレタンクリアーの塗装面を乾かします。

    冬の場合、次の日まで乾燥させて方が良いと思います。



    乾燥が終わったら、1000〜2000番くらいのサンドペーパーでボケてしまった部分を

    削ります。クリアーをどのくらい厚く塗ったかで、サンドペーパーの番数変えます。



    私の場合、クルアーは3度くらい重ね塗りしますので、1

    000番くらいのペーパーでガリガリ研磨します。









    せっかくの塗装面がキズだらけで真っ白になりました。

    最初はすごく不安に思いますが、大丈夫ですので、真っ白くなるまで研磨しましょう。

    その後仕上げに、コンパウンドで磨きます。

    サンドペーパーで研磨せずに、最初からコンパウンドで磨く方法もありますが、

    ものすごい時間がかかります。







    私はポリッシャーという研磨の機械で磨きますが、時間をかければ手磨きでも大丈夫です。

    塗装ボケは取れました。

    クリアーを吹く際に、ボカシ剤をいうスプレーを使うとボケにくくなりますので、お勧めです。







    [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

    ソフト99コーポレーション ボデーペン ぼかし剤1本(300mL)
    価格:752円(税込、送料別) (2018/1/1時点)













    素人自家板金

    • 2017.12.29 Friday
    • 09:35



    久しぶりに更新します。

    LINEやインスタを更新しているため、ブログに手が回らなくなっています。



    定番の左リヤフェンダーのヘコミです。

    みなさん、左折が苦手なんですので・・・・・

    そのおかげで、中古部品も左側だけ高いし、在庫も少ないものが多いです。



    逆に右は部品も豊富で安いです。

    くれぐれも左折で巻き込みはご注意ください。

    それと、左折する際、一度右膨らんでから曲がるのはやめましょう。

    右車線で並走している車に迷惑です。



    しこしこパテ付けは割愛させていただきます。

    パテを盛ってサンドペーパーで段差を取ったところからのUPです。





    何度も、厚付けパテと薄付けパテをつけては削り、

    つけては削りを繰り返し、やっと段差が無い状態になりましたので、

    サフェーサーを缶スプレーで吹き付けます。











    紙でマスキングしてから、厚めにサフェーサーを吹き付けます。

    厚めといっても、何度も小分けに吹き付けないと、垂れてきますので、

    5〜7回くらいにわけて吹き付けます。


    マスキングを取ったら、マスキング跡が段差になっていますので、それが無くなるまで

    境目を主にサンドペパーで研磨して、色を吹き付けます。

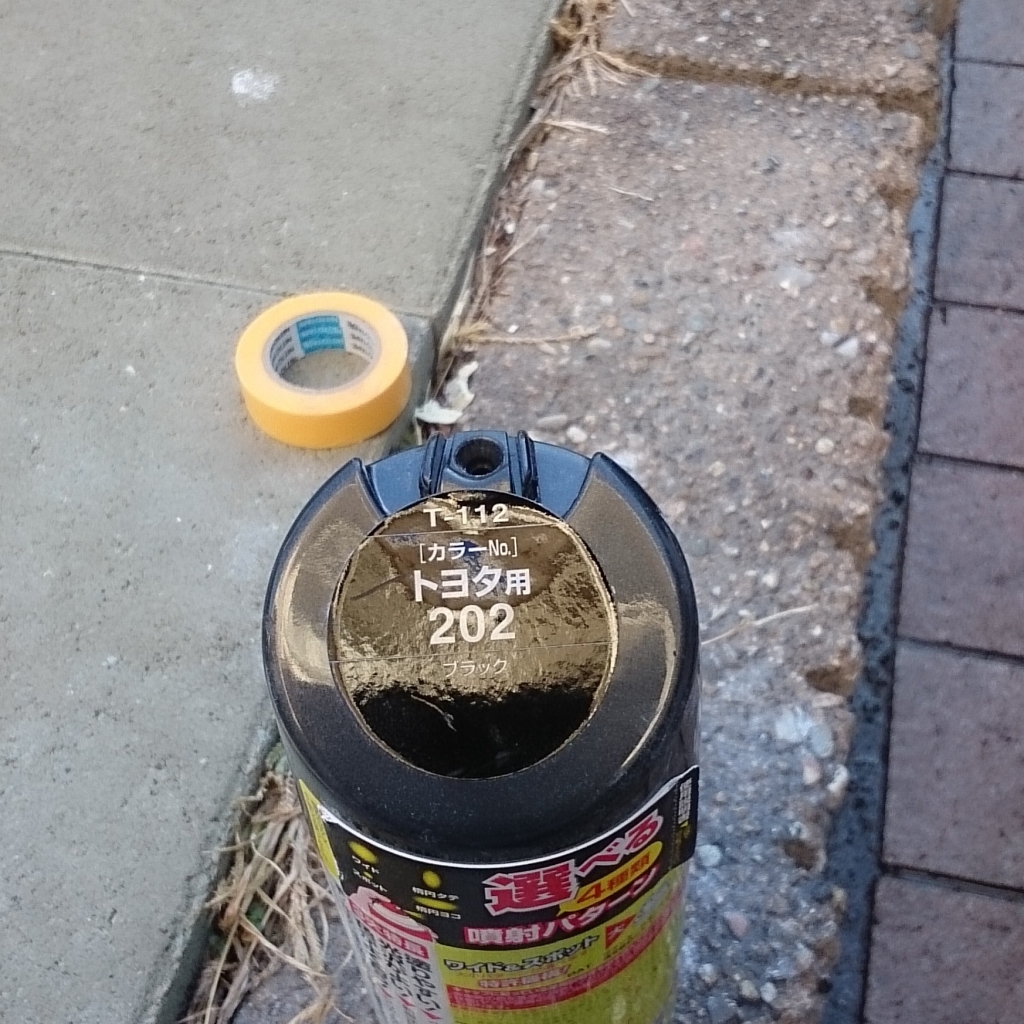

    同じカラー番号のスプレーを購入してください。

    あと、いっしょにこれもお忘れなく。

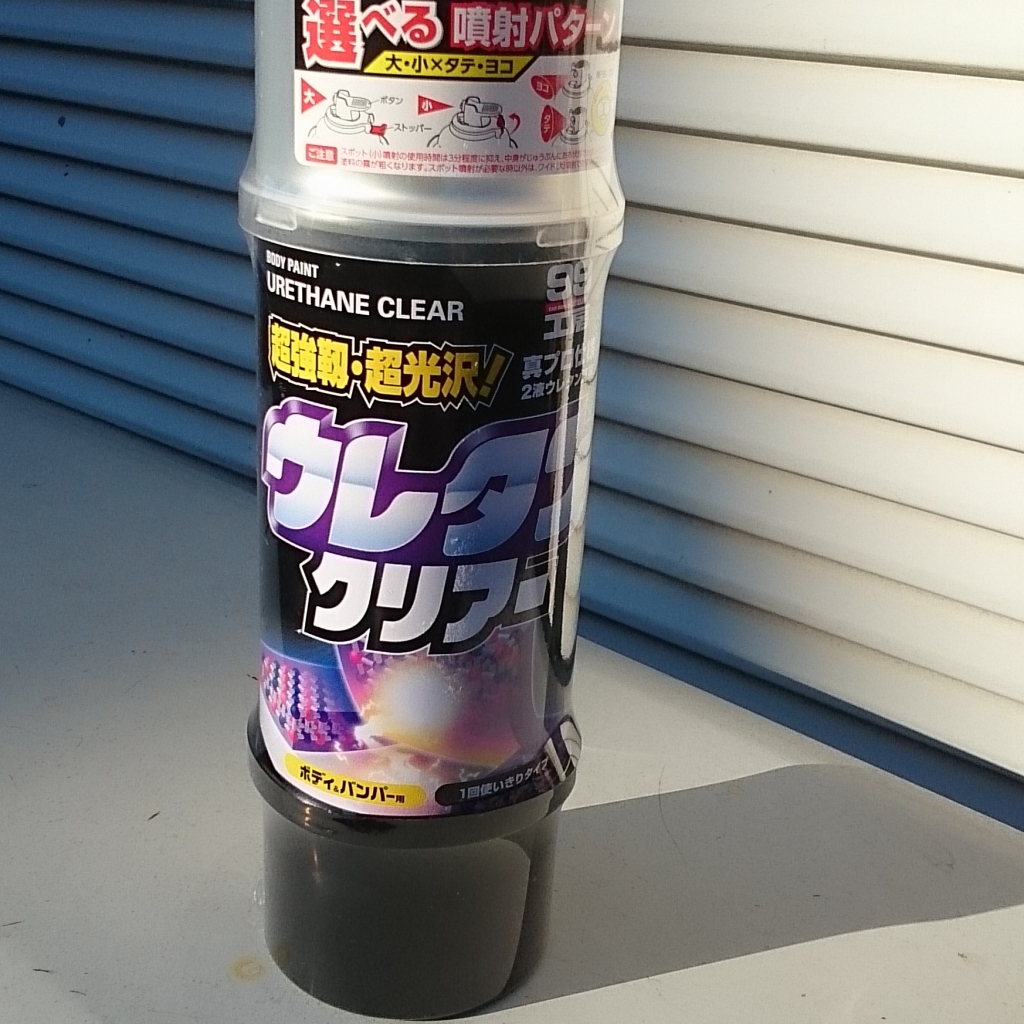

    2液性のウレタンクリアーです。

    24時間くらいしか使えませんので、使い切りスプレーですが、

    安いクリアーとは違い、艶が違うし、たれにくいし、乾燥が早いので、

    暖かい季節は翌日には磨けます。

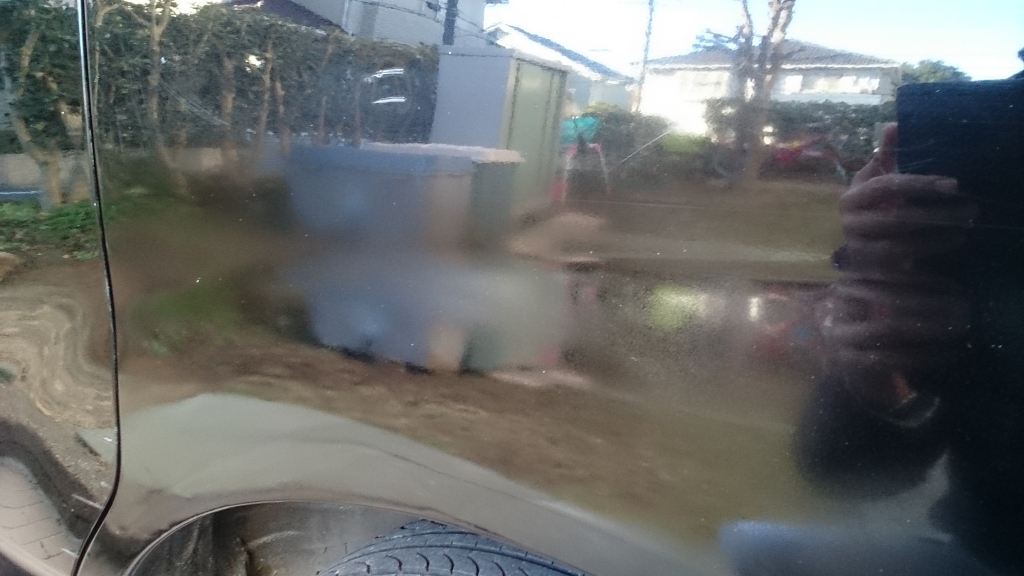

    私の腕が悪いのと、寒くてうまく塗れないのもあり、塗装面が

    ぼけてしまっています。翌日にコンパウンドで磨くときれいになります。



    冬は、ポータブルのガスストーブなで塗装する面を温めておくのが

    自家板金の基本です。あと、できればボカシ剤も用意したほうが

    よろしいです。





    [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

    ソフト99コーポレーション ボデーペン ぼかし剤1本(300mL)
    価格:752円(税込、送料別) (2017/12/29時点)





    [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

    SOFT99 ソフト99 ボデーペンウレタンクリアー のみ【320ml】【B-44】
    価格:1896円(税込、送料別) (2017/12/29時点)





    [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

    【ソフト99 SOFT99】ボデーペン プラサフ 300ml
    価格:545円(税込、送料別) (2017/12/29時点)





    [商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

    ソフト99 補修用品 超軽量パテ 徳用 09178
    価格:1587円(税込、送料別) (2017/12/29時点)



    素人自家板金 2に続きます。
